臺山廣海風電場道路、風機基礎工程 變電站施工工程

臺山廣海風電場工程由中廣核風電公司華南分公司投資建設，總裝機容量約為36.55MW。采用維斯塔斯風力系統(中國) 有限公司生產的43臺V52-850風力發電機組，單機容量850kW，風機輪轂中心高度為55/65m，葉輪直徑為52m，總重量(包括塔筒)約90t。根據《風電場工程等級劃分及設計安全標準》(試行)(FD002-2007)，考慮風電場建設規模，按照裝機容量和升壓站(共用)電壓等級劃分，本風電場工程等別為Ⅲ等，工程規模為中型，風電機組塔架地基基礎設計級別為2級。

風機基礎43座、箱變基礎43座、新建風場主干道路21.52KM, 新建風場支線道路6.74KM, 改造風場原有道路6.86KM,新建道路平均坡比10%，單臺風機砼量375m3該地區受海洋氣候的影響雨季較長，降水量較大，尤其是山地風電具有“山陡彎多”的特點更是制約該項目主體工程砼的澆筑；所以在澆筑砼時必須做好雨季道路的防滑應急措施。按照裝機容量和升壓站(共用)電壓等級劃分，本風電場工程等別為Ⅲ等，工程規模為中型，風電機組塔架地基基礎設計級別為2級。

110kV升壓站位于X548縣道21.1km處北側端芬鎮隆文村木材加工廠處，升壓站呈矩形布置，長144.4m，寬120.2m，用地面積為16417.28m2，建筑面積2640m2四周為2.4m高鐵藝圍墻，進站大門設置于升壓站南邊。站內主要布置了控制樓(含35kV配電室)、主變壓器、GIS室、無功補償裝置室、事故油池、消防砂箱、電纜溝；綜合樓、附屬用房、水泵房等建(構)筑物。

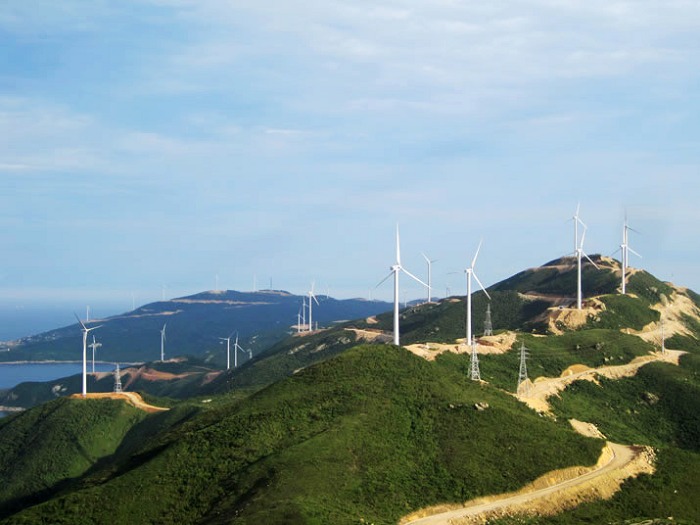

▼  臺山廣海風電場全貌

  ▼  廣海風電場道路工程

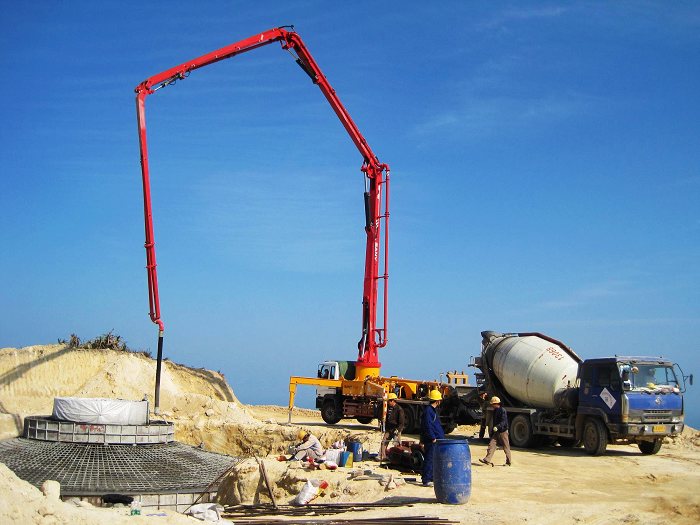

  ▼  風機基礎混凝土澆筑施工

  ▼  臺山廣海風電場升壓站
