猴子巖水電站大壩工程壩頂結構

     猴子巖水電站擋水建筑物采用混凝土面板堆石壩，壩頂高程1849.5m（招投標階段為1848.5m），最大壩高223.5m，標準段壩頂寬度為15.27m（招投標階段為14m），壩頂總長278.35m（招投標階段為283m）。防浪墻采用“U”形整體結構，將上游防浪墻與下游擋墻連為一體，墻底高程1845.00m，最大墻高6.0m（招投標階段為4.7m），標準段墻頂高程為1851.0m（招投標階段為1849.70m）。壩頂結構設置24條橫縫，將壩頂結構分為25段，標準段壩段長度為12m，非標準段壩頂分段長度為4.1~6.35m。

壩頂結構主要施工項目包括：“U”型壩頂結構砼，墊層料、過渡料回填，壩頂接地、接縫止水，壩頂路面結構，以及壩頂電纜溝、監測電纜溝兼排水溝等設施施工；壩頂結構主要施工工程量為：C25（二）鋼筋砼澆筑6785.5m3，C25（一）鋼筋砼蓋板預制69.5m3，C20（二）雨水口、踏步砼澆筑27m3，過渡料填筑8336.3m3，墊層料填筑870.1m3；具體施工工程量以現場實際發生量計.

2.主要工作內容：

 1、防浪墻混凝土基礎面平整與整修。

2、過渡料填筑：包含（不限于）填筑所需的填筑料采購或開采、大石解小（必須配備破碎錘）、制備加工、挖裝、運輸、堆（轉）存、試驗、填筑以及質量檢查和驗收等。

3、墊層料填筑：包含（不限于）填筑所需的填筑料運輸、堆（轉）存、水泥摻合攪拌、試驗、填筑以及質量檢查和驗收等。

4、混凝土澆筑：包含（不限于）基礎面清理、混凝土材料、運輸、保管、貯存、混凝土的拌和、澆筑、溫控措施、養護、施工期臨時排水、表面保護、試驗、質量檢查和驗收等。

5、止水：包含（不限于）止水運輸、加工、連接、安裝、支撐、嵌縫、埋設、防護、試驗以及質量檢查和驗收等。

6、鋼筋制安：包含（不限于）鋼筋的運輸、貯存、保管、加工、安裝(包括鋼筋的連接)、試驗以及質量檢查和驗收等所需全部人工、材料以及使用設備和輔助設施等。

7、其他附屬設施施工：包含（不限于）完成附屬施工所需要的全部人工、材料以及使用設備和輔助設施等一切費用。

8、本工程所有的生產、生活臨時設施（如風、水、電，承擔項目施工范圍內照明、道路等）和所屬施工范圍內的工完場清。

9、本工程所有施工項目所需材料運輸以及場內二次轉運。

10、安全、文明和環保施工（包括所有腳手架掛綠色防護網、護欄等所有安全防護，至各施工部位的施工通道，施工設備、材料堆放整齊等），工完場清（設備、材料及施工產生的廢碴物）等,所有附屬工作均為乙方為完成施工的有關工作。

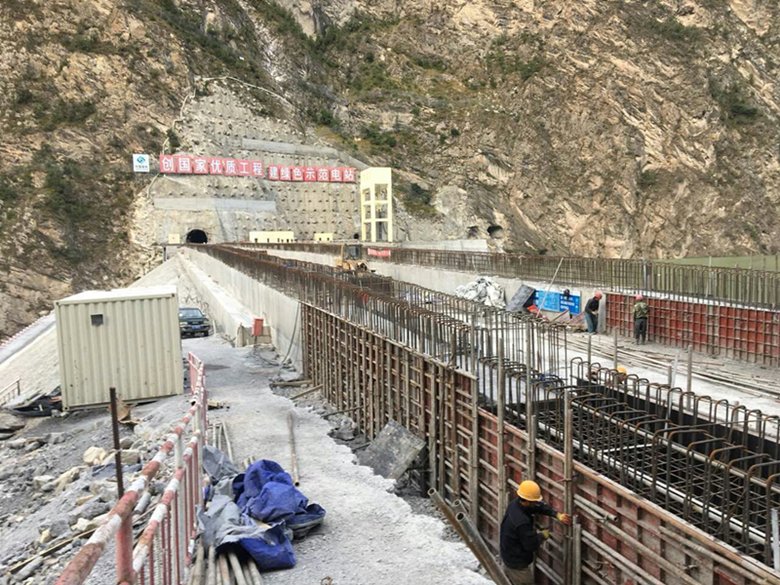

▼防浪墻整體形象

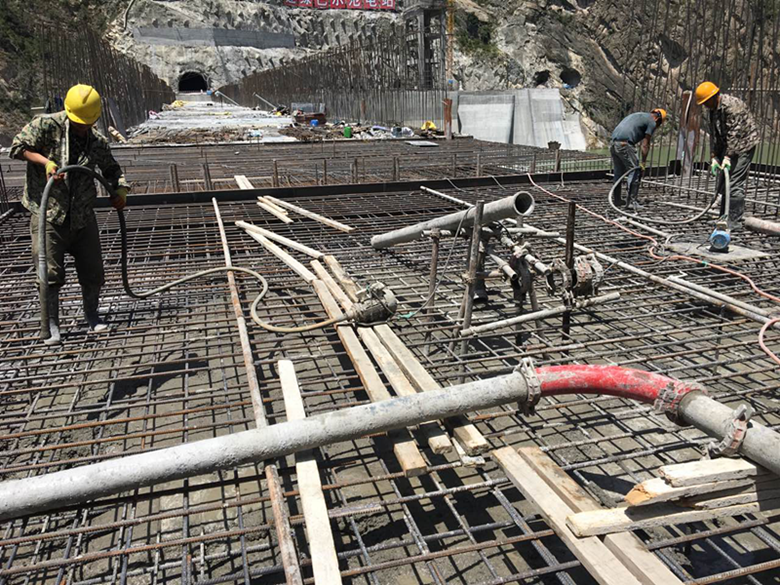

▼混凝土鋼筋施工

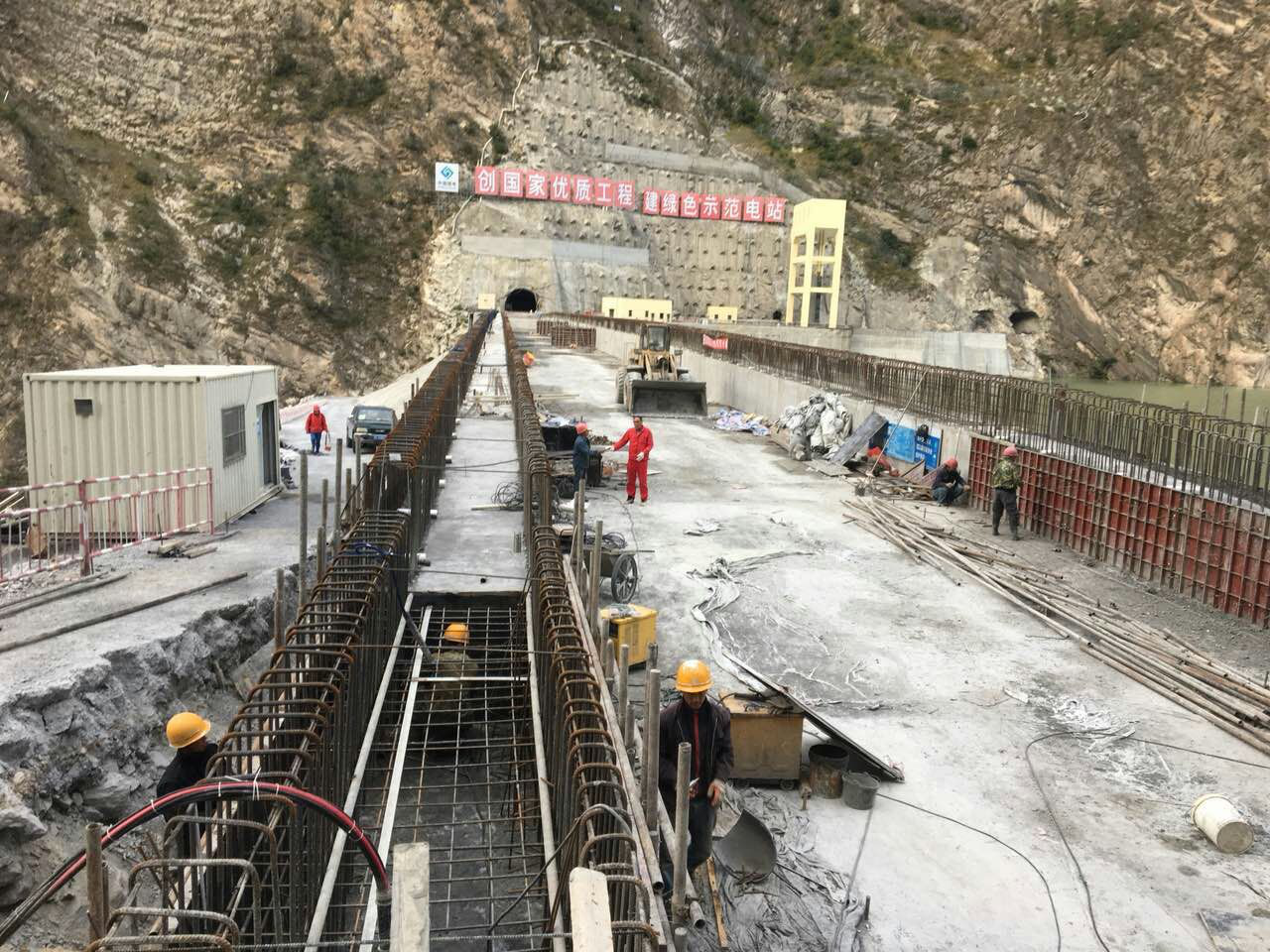

▼混凝土澆筑施工

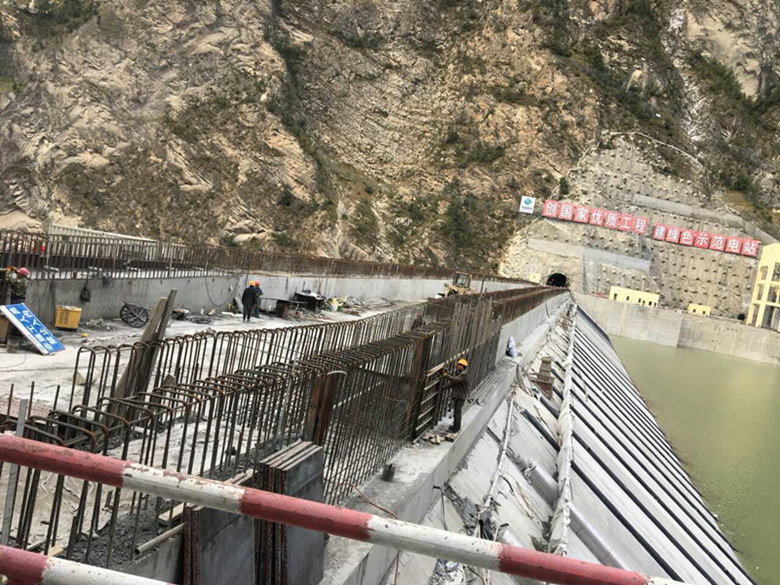

▼混凝土立模板施工

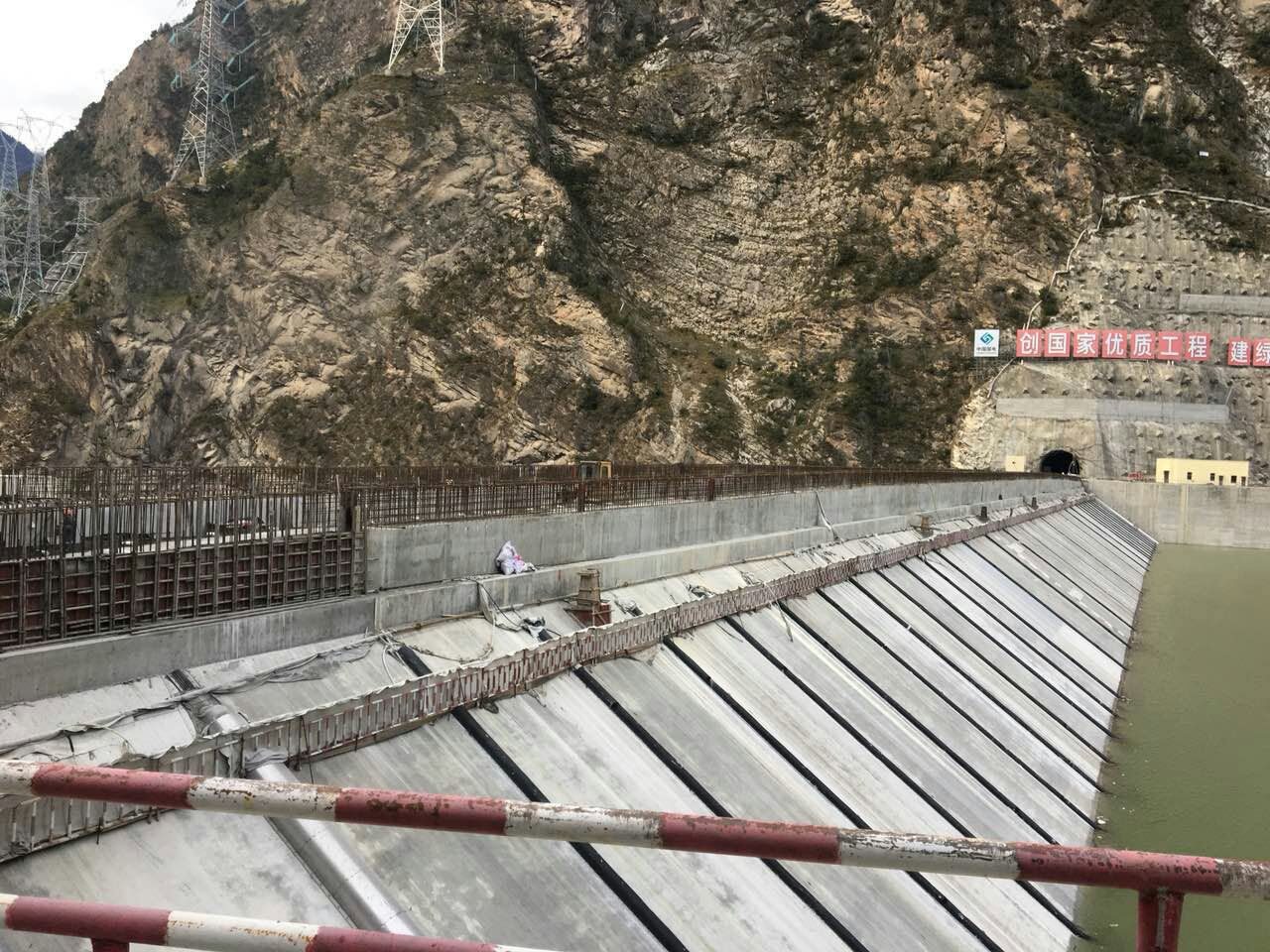

▼已澆筑完成混凝土
